IM6050 · IM6055 · El balcón sin límites
Disfrutá la vista, protegete del entorno. Ingeniería de vanguardia para transformar tus espacios.
Parámetros fundamentales
Capacidades técnicas esenciales para comparar y seleccionar el sistema ideal según los requerimientos de tu proyecto.

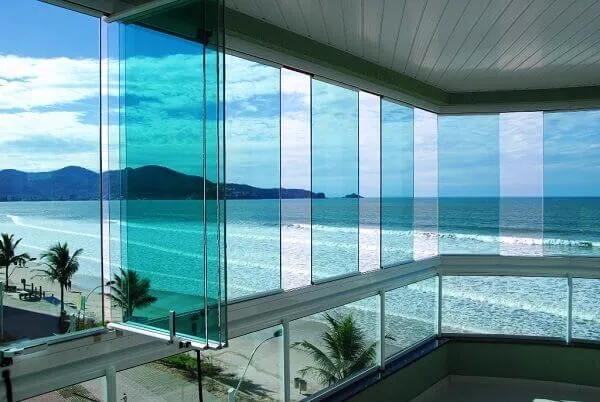

Aplicaciones
Estética y personalización
Incluye tapas de acabado y perfiles laterales que ocultan los mecanismos y evitan la entrada de agua entre el vidrio y la pared.
Perfilería disponible en
Calidad certificada para especialistas
Desarrollado bajo los más estrictos estándares de la norma NBR 16259, para los proyectos más exigentes.
Flexibilidad total de aplicación
Una solución integral, lineal o en ángulo.
Soluciones para geometrías complejas bajo norma NBR 16259. Con el cálculo de Folga Entre Grau (FEG), la transición en ángulos es fluida y estanca. Roldanas de acero inoxidable 303/304 y pernos guía de alta resistencia mantienen el deslizamiento estable.
Productividad en montajes de gran escala: fácil nivelación, montaje intuitivo y lecho del vidrio con ranuras para fijación química. Rodamientos blindados en nylon 6 para el deslizamiento más suave del mercado.
Especificaciones técnicas
El rigor en el cálculo es el pilar de la estabilidad del sistema.
El proyecto debe considerar la Medida Real del Panel (LRP), con holguras técnicas de 15 mm en los extremos y 3 mm entre hojas para garantizar la estanqueidad.
En configuraciones no lineales, el coeficiente FEG (Folga Entre Grau) es crítico para compensar el desplazamiento del eje de giro en ángulos y curvas seccionadas.
Se exige plomo y nivel absolutos (tolerancia cero en torsión de rieles) para mantener el centro de gravedad de los paneles alineado con la pista de rodaje.
Fijación híbrida de alto rendimiento: el perfil de lecho del vidrio (aleación 6060/6063 T5) incorpora micro-ranuras que maximizan el área de contacto del sellante de polímero híbrido, conforme a los ensayos de carga de la norma ABNT 16259.
La fijación mecánica del carril inferior se ejecuta con remaches estructurales cada 300 mm entre centros, con el primer punto de anclaje a 10 mm del paramento vertical. Así se logra una transferencia de cargas uniforme y resistencia ante presiones de viento positivas y negativas.
Ficha técnica
Cerramiento apilable de balcones desarrollado bajo norma NBR 16259, con roldanas y pernos guía en acero inoxidable SS304 y rodamientos engomados en Nylon 6.

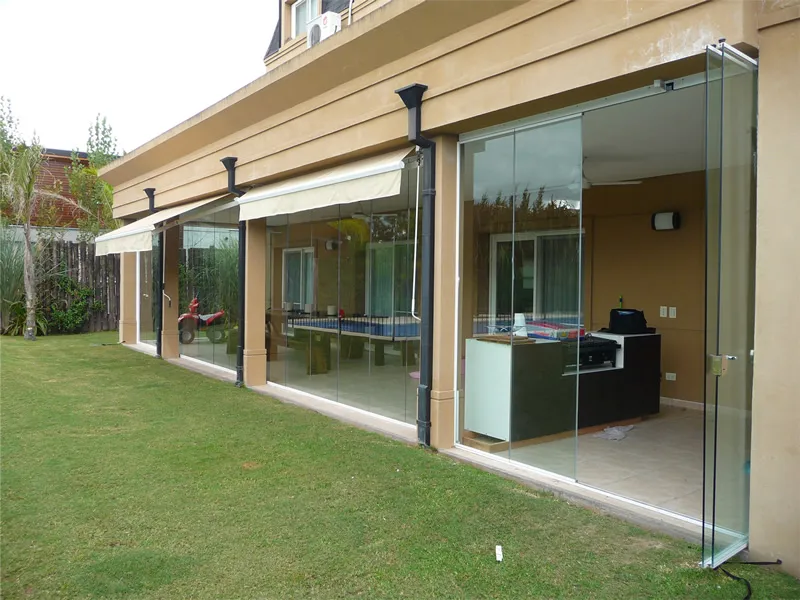

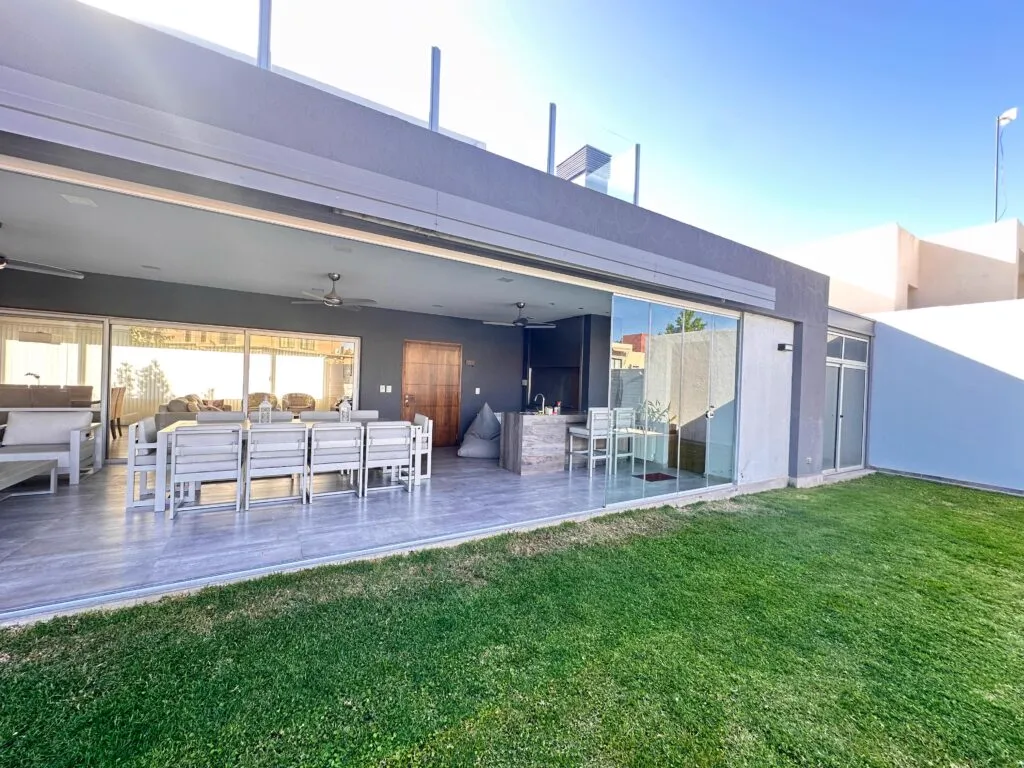

Cerrar balcones, ventanales, galerías y quinchos, y resolver cerramientos internos, incluso en geometrías complejas (configuraciones en «L» y ángulos).
| Tipo de sistema | Apilable |
| Ancho de vano máx. | 6.000 mm |
| Alto de vano máx. | 2.600 mm |
| Ancho de paño máx. | 500 mm |
| Espesor de vidrio | 10 mm |
| Tipo de vidrio | Templado / Laminado |
| Material | Aluminio aleación 6060/6063 T5 |
| Herrajes | Roldanas y pernos guía en SS304 (acero inoxidable 303/304); rodamientos engomados en Nylon 6 |
