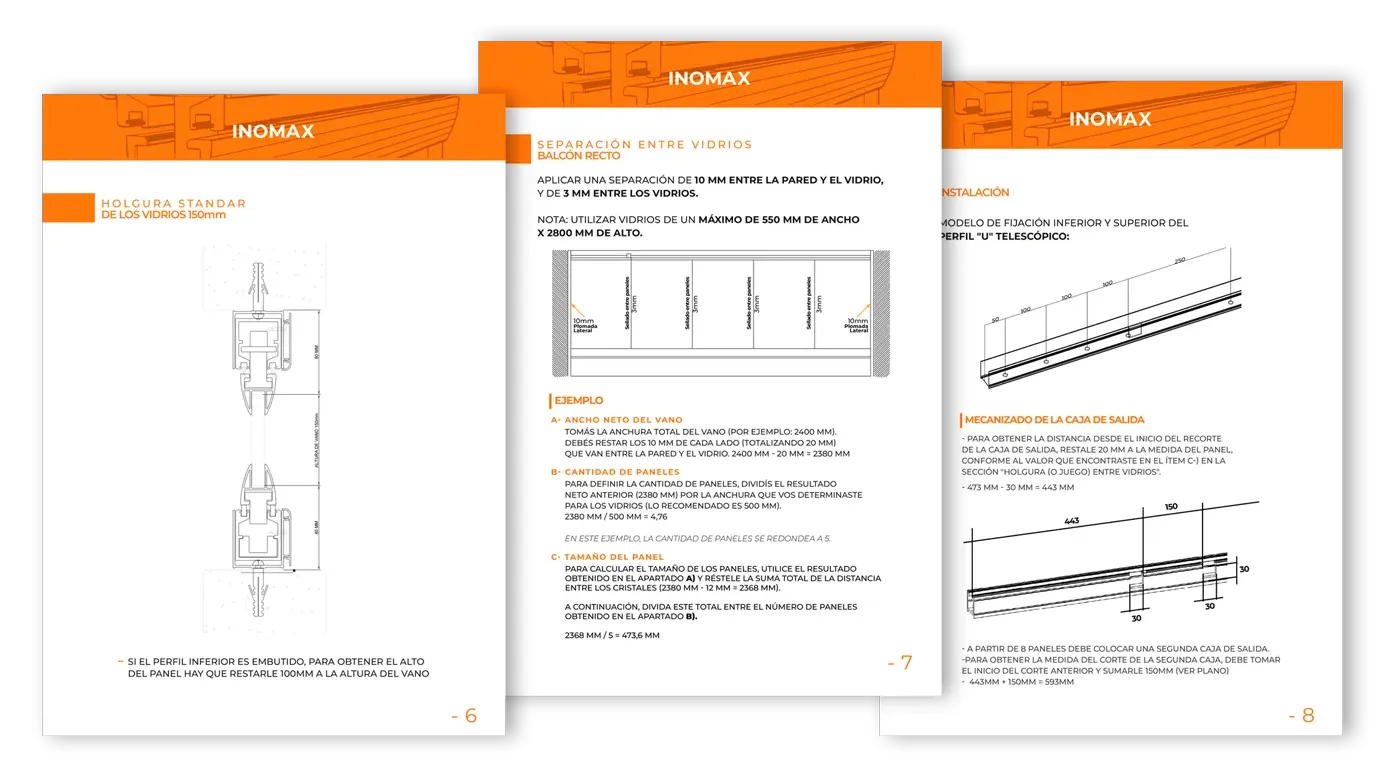

Manual técnico detallado
La documentación estandariza el montaje: holgura estándar de 150 mm para el vidrio (100 mm si el perfil es embutido), recorte de la caja de salida restando 20 mm al panel y una segunda caja de salida a partir de 8 paneles.
IM6060 · Elegancia, protección y confort sin límites
Cerramiento Slide

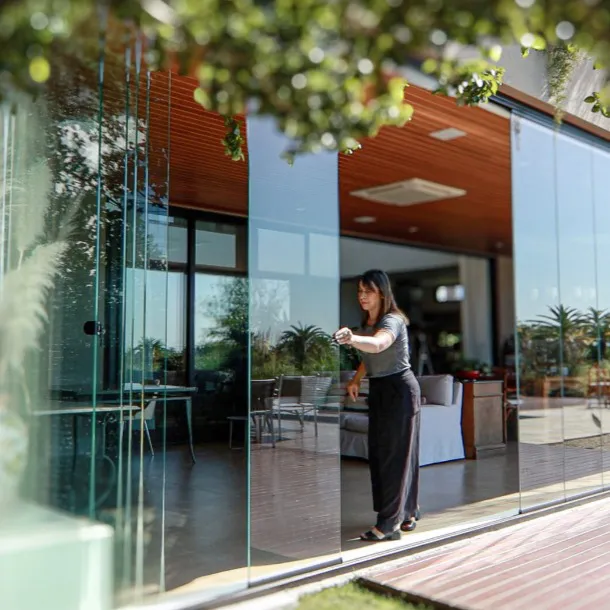

Transformá balcones, terrazas, quinchos y espacios comerciales en ambientes utilizables los 365 días del año, sin alterar la estética del proyecto.
Sin rodamientos (UHMW)Vanos de hasta 6 mKit completo
Parámetros fundamentales
Datos clave del sistema Slide
Capacidades técnicas esenciales para comparar y seleccionar el sistema ideal según los requerimientos de tu proyecto.
Tipo de sistemaApilable
Ancho de vanoHasta 6 metros
Alto de pañoHasta 2800 mm
Ancho de paño550 mm
Espesor de vidrio10 mm
Tipo de vidrioLaminado o templado
Tip proSin rodamientos
Aplicaciones
Un sistema, múltiples espacios
Grandes cerramientos
Ventanas

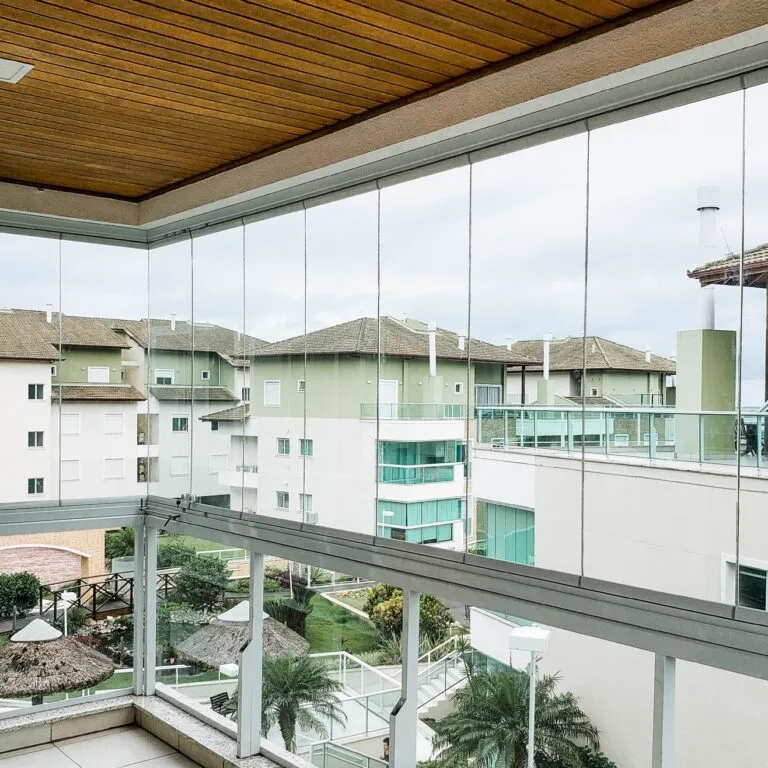

Balcones
Oficinas y locales
Ingeniería de precisión para su obra
Robusto por dentro, impecable por fuera
Un sistema pensado para integrarse sin complicaciones: estructura sólida y estética limpia.
- Perfiles de alta calidad
- Versatilidad de instalación
- Gran capacidad estructural
Perfilería disponible en
NegroAnodizado natural
Optimización y facilidad de montaje
Tiempo es dinero: el sistema viene configurado para tu equipo
El Kit Slide centraliza la logística en una única unidad, eliminando retrasos por piezas faltantes.
Kit completo
- Todo en uno: perfiles de 6 m, 12 deslizantes, 4 muelles guía y 12 m de polímero.
- Componentes críticos: kit de puerta, pivotantes y sistemas anticaída de serie.
- Menos desperdicio: los perfiles de 6 m permiten cortes a medida para grandes vanos.

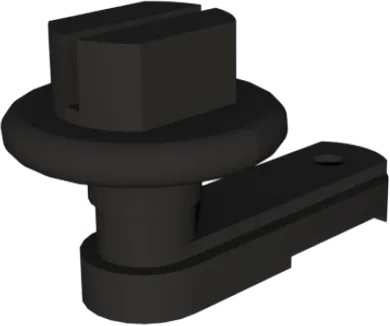

Sin rodamientos

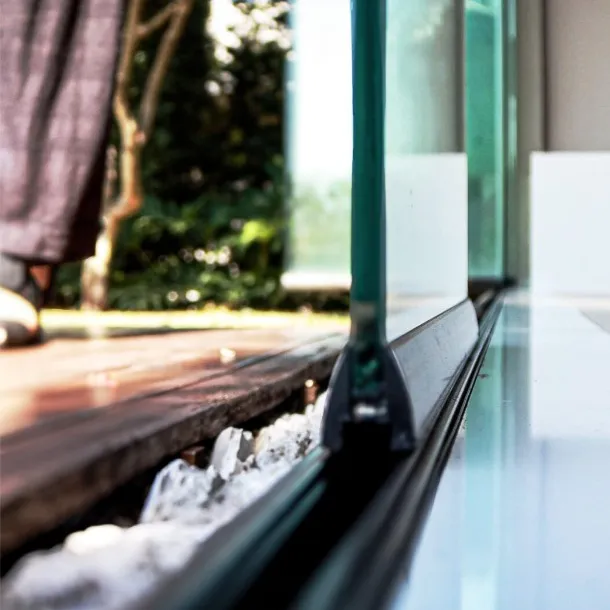

Perfil termoplástico UHMW de ultra alto peso molecular: los paneles se deslizan con fricción mínima sobre piezas «deslizantes», sin ruedas. Menos fallas, menos ruido y menos mantenimiento, ideal para ambientes con polvo o humedad.
Especificaciones técnicas
Agilidad operativa con precisión de fábrica
Cada componente garantiza un acople exacto, minimiza la mano de obra y asegura la alineación vertical de los paneles en todo el vano.
Cálculo de dimensiones
Altura de los vidrios: restá 150 mm a la menor altura del vano (100 mm si el perfil inferior es embutido).
Ancho de los paneles: estándar de 500 mm, máximo permitido de 550 mm.
Holguras: 10 mm entre pared y vidrio (plomada lateral) y 3 mm entre paneles para el sellado.
Mecanizado de salida: el recorte de la caja se obtiene restando 20 mm al ancho neto del panel (ej.: para un panel de 473 mm, el corte inicia a los 443 mm).
Sistema de fijación
Perfil «U» telescópico: la fijación superior e inferior requiere un primer anclaje a 50 mm del extremo.
Distanciamiento: los puntos siguientes cada 100 mm en la zona de carga y hasta 250 mm en tramos extendidos.
Nivelación: verificá ángulos y altura de las fijaciones cada 50 cm para evitar torsiones.
Segunda caja de salida: en sistemas de 8 paneles o más, fijala a 150 mm de la anterior.
Ficha técnica
Sistema de Cerramiento Slide
Cerramiento apilable de aluminio sin rodamientos: los paneles deslizan sobre un perfil termoplástico UHMW de coeficiente de fricción mínimo.
Para qué sirve
Transformar balcones, terrazas, quinchos y espacios comerciales en ambientes utilizables todo el año, sin alterar la estética del proyecto.
Capacidades
| Tipo de sistema | Apilable |
| Ancho de vano máx. | 6.000 mm |
| Alto de paño máx. | 2.800 mm |
| Ancho de paño recomendado | 500 mm |
| Ancho de paño máx. | 550 mm |
| Espesor de vidrio | 10 mm |
| Tipo de vidrio | Templado / Laminado |
| Material | Aluminio |
Acabados
NegroAnodizado natural
Diferenciales
- Sin rodamientos: tecnología UHMW (termoplástico de ultra alto peso molecular) en lugar de ruedas. Menos fallas mecánicas y menos ruido, ideal para ambientes con polvo o humedad.
- Se complementa con muelles guía y pernos guía para mantener la trayectoria.
- Kit completo: perfiles de 6 m, 12 deslizantes, 4 muelles guía y 12 m de polímero; incluye de serie kit de puerta, pivotantes y sistemas anticaída.
Para tener en cuenta
- Embutido: Se puede embutir cortando aproximadamente 1m de perfil inferior del lado opuesto a la puerta, colocando los paños y yapando ese pedazo de perfil, sin colocar la caja de salida inferior ni el accesorio de pivotación inferior tipo perno.
